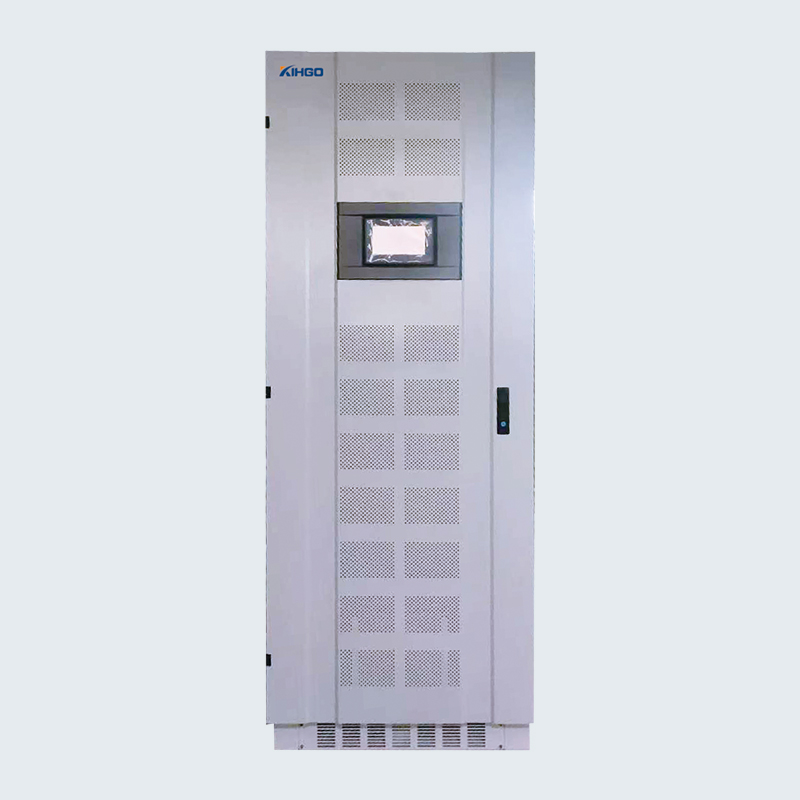

产品概述

照明动力类智能型快速应急电源ISPS，在市电正常时为负荷提供市电电源，市电故障时为负荷提供逆变输出电源，电源间切换时间满足特殊照明负载及动力设备的供电要求的不间断电源产品。参考《GB/T21225逆变应急电源》、《GB17945消防应急照明和疏散指示系统》并通过相关认证和检验。主要应用于：石化、轨道交通、电力、医疗、军工等对电源中断时间要求较高的动照负荷。

产品优点

●热后备运行，空载相位跟踪；

●离线工作，噪音低、不受电磁骚扰；

●主回路无连续在线工作部件，故障率低、寿命长；

●采用工频逆变技术，直流电源与交流负载侧完全隔离，安全耐用；

●工业化模块式设计，核心组件均采用二次金属封装；

●大屏幕中文彩色液晶触摸屏，丰富的系统设置、查询、报警功能，支持多达500条的历史记录掉电存储。

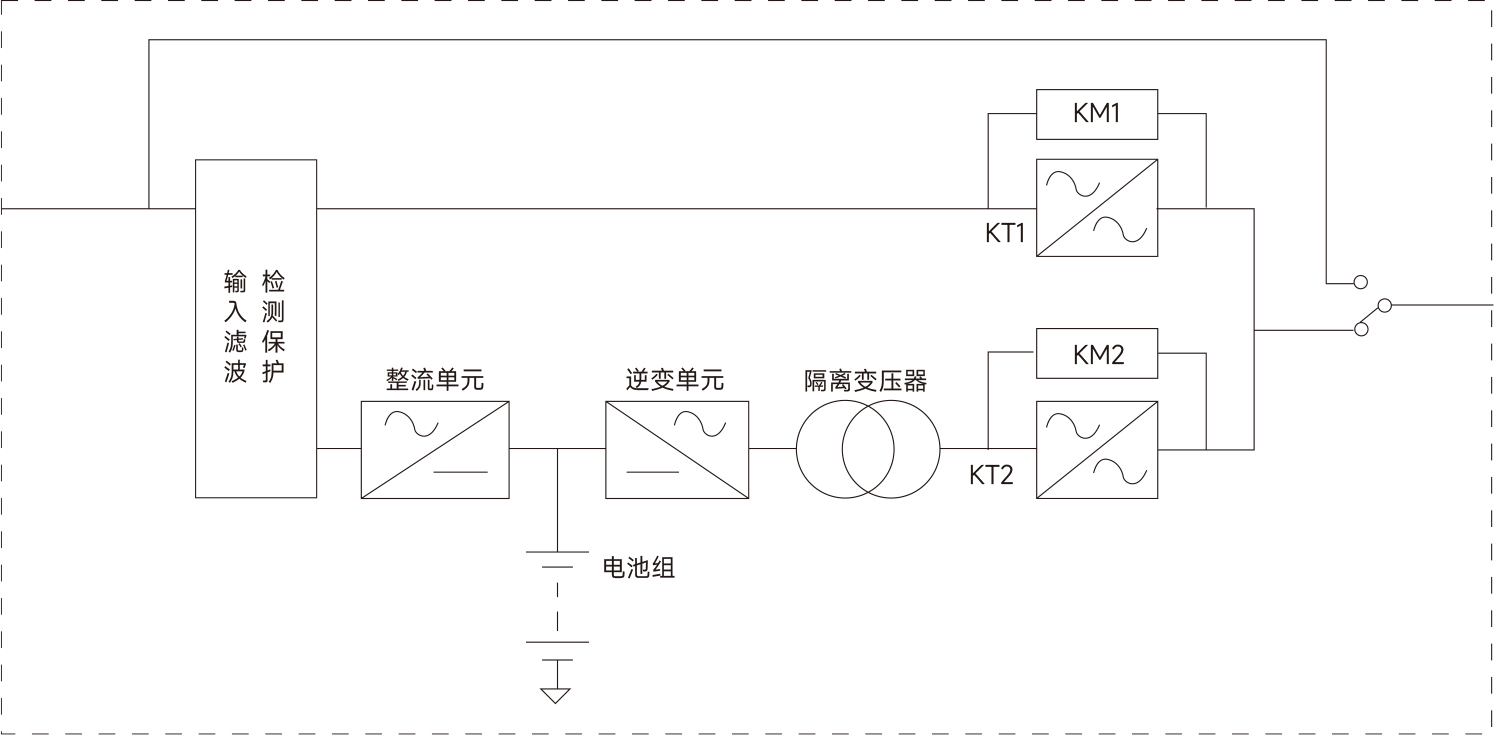

原理示意图

工作时序

●1.市电正常时，市电通过KM1为负载供电。整流、逆变单元空载待机，蓄电池进行浮充电。

●2.市电波动或故障时，断开KM1，KT2在5毫秒内接通，由逆变器为负载供电。延时后接通KM2，断开KT2。逆变电源通过KM2持续为负载应急供电。

●3.市电停止波动或故障解除，重复延时检测确认网电正常后，断开KT2，接通KT1，市电通过KT1为负载供电，延时后接通KM1，断开KT1。市电通过KM1为负载供电。同时充电系统为蓄电池进行自动补充电。

●4.需要检修设备时，在确认市电供电情况下，通过手动旁路开关使ISPS退出供电系统。

选型参数

标准配置模式

电源整机+RS-485通讯+6组可定义干接点信号+进出线开关

选装配置

+T01：选装旁路隔离变压器

+B01：选装多路输出开关或二次下电开关

+B02：选装单体电池电压检测模块

+B03：选装单体电池电压、内阻检测模块

+W01：选装蓄电池至主机直流电源线缆（适用于电池与主机异地安装，不大于50米）

+C01：选装远程计算机管理监控软件 +C02：选装干接点输入输出模块

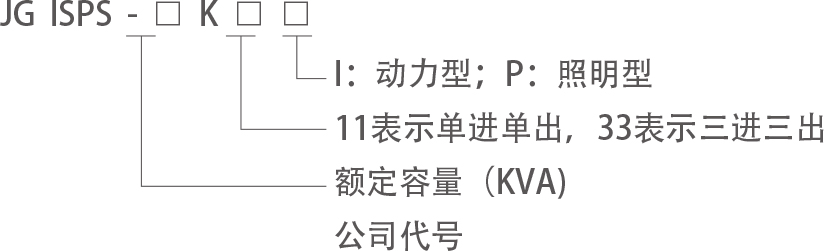

例如：ISPS-100KB33P+B01+W01+C02表示额定输出容量为100KVA，三进三出落地固定安装的照明动力类智能型快速应急电源。选装多路输出开关、直流电源线缆和干接点输入输出模块。

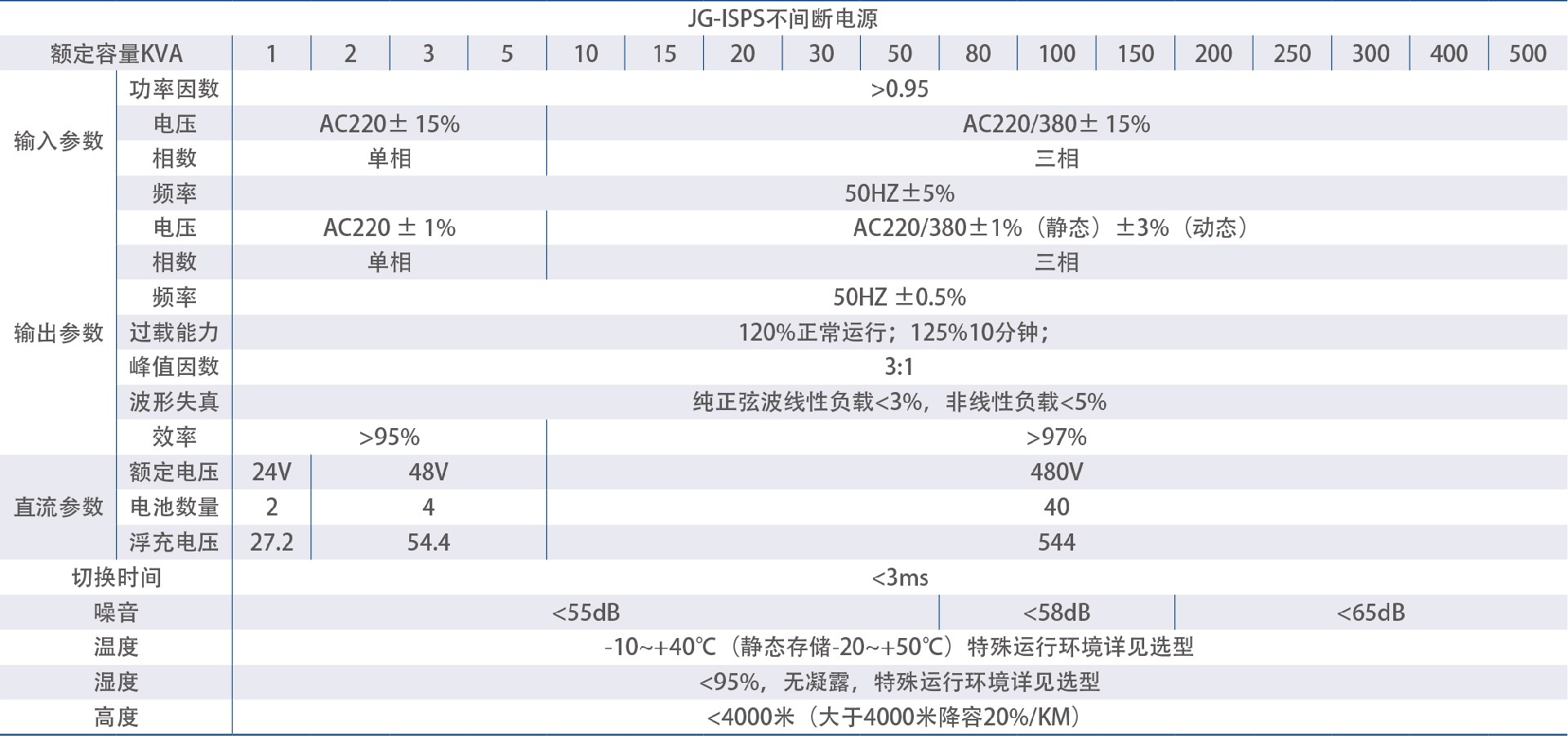

主要技术参数

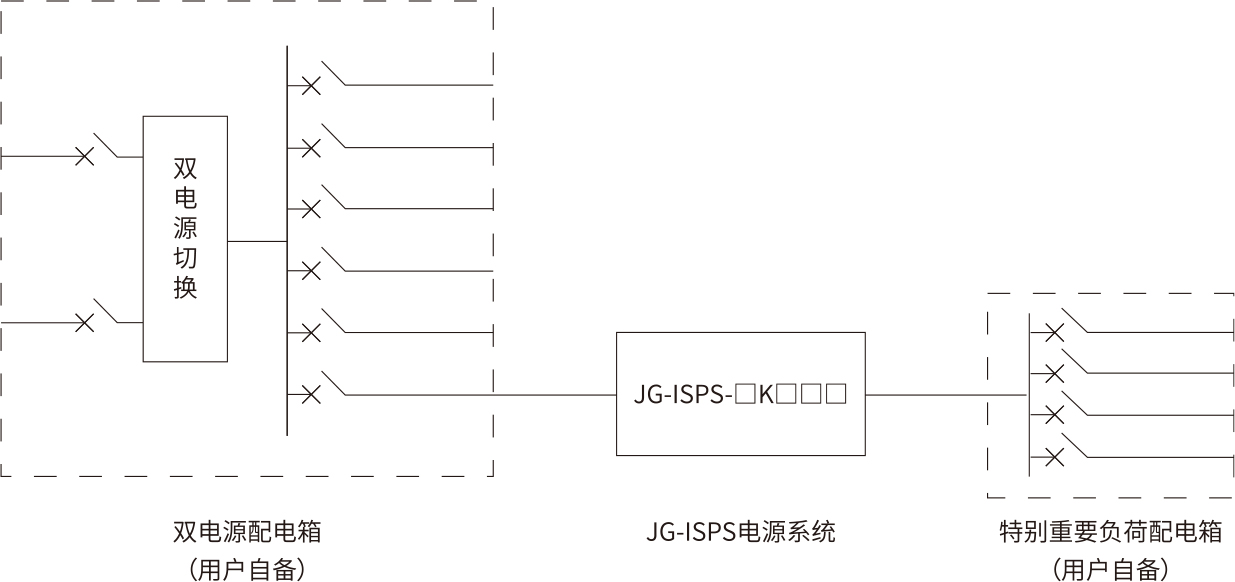

JG-ISPS设计图例
